ڪئبنيٽ-قسم ترقي يافته جامد وير جن جنريٽر

توهان جي بسين جي ضرورتن جو پورو حل متعارف ڪرايو ويو آهي. متحرڪ اصلاح، <10 ايم ايس جواب، ماڊل ڊزائن. وڏي صنعت، تيل ۽ گئس، کني، ۽ قابل تجديد توانائي لاء مثالي آهي.

انڪوائري موڪليو

پيداوار جي وضاحت

ڪئبينٽ-قسم ترقي يافته جامد مختلف درخواست ڏيندڙ صنعتي ايپليڪيشنن لاء اعلي صلاحيتن جي معاوضي جو معاوضو پيش ڪن ٿا. انهن سسٽم، مضبوط ڪابل ۾ گهرايو، طاقت جي فڪر جي فڪر جي استحڪام ۽ ڪارڪردگي کي بهتر بڻائڻ، بهتر ڪرڻ واري نظام جي استحڪام ۽ ڪارڪردگي. ترقي يافته ڊي ايس پي + سي پي ڊي ڊجيٽل ڪنٽرول ۽ ٽي ليول ٽاپولوجي ٽيڪنالاجي کي استعمال ڪرڻ، اهي لوڊشيڊنگ جا مطالبا (<10ms) کي مختلف جواب ڏيڻ لاء (<10 ايم ايس) تيزي سان پهچائيندا آهن. Modulard ڊزائن ڪيترن ئي يونٽن جي متوازي ڪنيڪشن ذريعي لچڪدار صلاحيت جي واڌ کي قابل بڻائي ٿو. ڇو نالي وٽزي سان سا to واري پاڻي واري / سڪري، مجموعي حفاظتي، لوڪل ۽ ريموٽنگ جي نگراني واري صلاحيت). مختلف KVAR جي درجه بندي ۽ وولٹیج جي سطح تي مختلف صنعتي جي سطح تي دستياب آهن.

ماڊل وضاحت:

جم در	اسوگ	0.4	501	/	4L	C
انٽرنيشنل ڪوڊ	جامد ورور جنريٽر	وولٽيج جي سطح 0.22: 220V 0.4: 380v ± 20٪ 0.5: 500V ± 20٪ 0.69: 690V ± 20٪	درجه بندي جي گنجائش (KVAR) 5/5 / 35/50/75/100/100 ڪلوور		2l: سنگل مرحلو 3l: ٽي مرحلا ٽي تار 4l: ٽي مرحلا چار تار	سي: ڪيبٽ

خاصيتون

● ڊي ايس پي + CPED سڀني ڊجيٽل ڪنٽرول ڪوريوٽ ٽيڪنالاجي، ٽي-سطحي اگنيٽائيزيشن ٽيڪنالاجي، ترقي يافته طاقت جي ڳولا جو اتحاد ۽ PWM ڪنٽرول
● Modarlar ڊزائن کي اختيار ڪيو، جيڪو ڪيترن ئي ماڊلز جي متوازي لاڳاپن کي سهولت فراهم ڪندو آهي، نن space ي جڳهه وٺندو آهي ۽ برقرار رکڻ آسان آهي.
● آزاد هوائي جهازن ۽ آزاد گودام جو ساخت وارو نمونو سامان جي مستحڪم آپريشن کي يقيني بڻائي ٿو.
● مڪمل طور تي رد عمل واري طاقت ۽ صلاحيتن جي رد عمل واري طاقت ۽ صلاحيتن جي رد عمل لاء مڪمل طور تي ۽ هڪ ئي وقت ۾ ٽن مرحلن جو مسئلو حل ڪريو.
● لوڊ جي متحرڪ ردعمل جي رفتار مليل ليول تي آهي، جيڪا اثرائتي ۽ صحيح معاوضي جي ردعمل لاء متحرڪ ۽ صحيح معاوضي حاصل ڪري سگهي ٿي.

درخواستون:

سيبيون، خاصاتپٽيڪل ميڙي ڏيکاريل رديدار اچن ارتقاء جي بحالي، اسٽريز کي رسمز پذٽ مطالبو ڪري رهيا آهن. عام استعمال ۾ شامل آهن:

● ڳري صنعت:سٻڙ، سيمي جا ٻوٽا، ۽ ٻيا وڏا صنعتي پروسيس بهتر توانائي جي معيار مان فائدو حاصل ڪيا ويا.
● تيل ۽ گئس:جزا ۽ گئس ڪ or ڻ واري ماحول ۾ مستحڪم طاقت برقرار رکڻ.
● کپي آشنل آپريشنار.مائننگ آپريشنز کي معزز آپريشنز تائين قابل اعتماد طاقت جي ترسيل کي يقيني بڻائي.
● قابل تجديد توانائي انضمام:ريزبلر انرجي ذريعن مان هموار توانائي جي ذريعن کان هموار ۽ واء پاور.
● يوٽيلٽي پاور سسٽم:وڏي پيماني تي بجلي جي تقسيم نيٽ ورڇ نيٽ ورڪ ۾ گرڊ جي استحڪام جي معيار کي وڌائڻ.

ڪوٽٽ /يسي پاڻي هيٺيان طبقاتي چونڊي ۽ اثرائتي نظام مهيا ڪندو آهي.

Cabinet-type Advanced Static Var Generator

ٽيڪنيڪل پيراگراف:

	220 وي سيريز	380 وي سيريز		500V سيريز		690V سيريز
اوچائي	<2000m، 2000m کان مٿي، GB / T3859.2 جي مطابق DEATE
ماحول جي حرارت	-20 ~ + 50 ℃
مناسب گهم	≤90٪، سطح تي ڪو بهار ناهي جڏهن مهيني گهٽ ۾ گهٽ درجه حرارت 25 ℃ آهي
آلودگي جي سطح	هيٺ ڏنل سطح III
آپريٽنگ وولٽ	AC220V ± 20٪	AC380V ± 20٪		AC500V ± 20٪		AC690V ± 20٪
ڪم ڪرڻ جي تعدد	50hz ± 5٪
درجه بندي معاوضي جي گنجائش	5kvar	15/35/50/75/100 ڪلوور		90kvar		120 ڪلوور
گرڊ جوڙجڪ	ايل / ن	3p3w / 3p4w
متوازي ۾ ڳن connected يل يونٽ جو تعداد	لامحدود
مجموعي طور تي مشين جي ڪارڪردگي	≥97٪
آف فريڪوئنسي تي	32 خليج	16 خاڪي		12.8 لک		12.8 لک
فنڪشن جي چونڊ	رد عمل واري طاقت	ردعمل PO WOR، رد عمل PO VOR + IMBALANCE
رد عمل واري طاقت معاوضي جي شرح	≥99٪	> 95٪
مڪمل جواب جو وقت	<10ms
شور	≤60db	≤60db		≤65db		≤65db
ڪنٽرول طريقو	2-رستو RS485 انٽرنيٽ (GPRS / وائي فائي کي سپورٽ ڪري ٿو)
تحفظ	اوورلوڊ، سافٽ ويئر اوورائيوز اوورائڊورٽ، گرڊ اوورولٽ ۽ انڊر ووليٽ، بجلي جي ناڪامي، وغيره، وغيره. وغيره. وغيره. وغيره. وغيره. وغيره.		اوورلوڊ، سافٽ ويئر اوورائيوز يا هارڊويٽ، گرڊ اوورولٽ، گرڊ وولٽيج، پاور وولٽيجس، بجلي جي ناڪامي، وغيره، وغيره. وغيره. وغيره. وغيره. وغيره.
انسٽاليشن جو طريقو	ريڪ / ڀت تي چڙهيل				ريڪ
ايندڙ لائن	واپس اچڻ وارو (ريڪ قسم)، مٿيون ايندڙ ايندڙ (ڀت تي چڙهيل)				واپس اچڻ واري لائن
آمدنيء جو سروي	IP20

ماڊل ۽ وضاحت:

Cabinet-type Advanced Static Var Generator

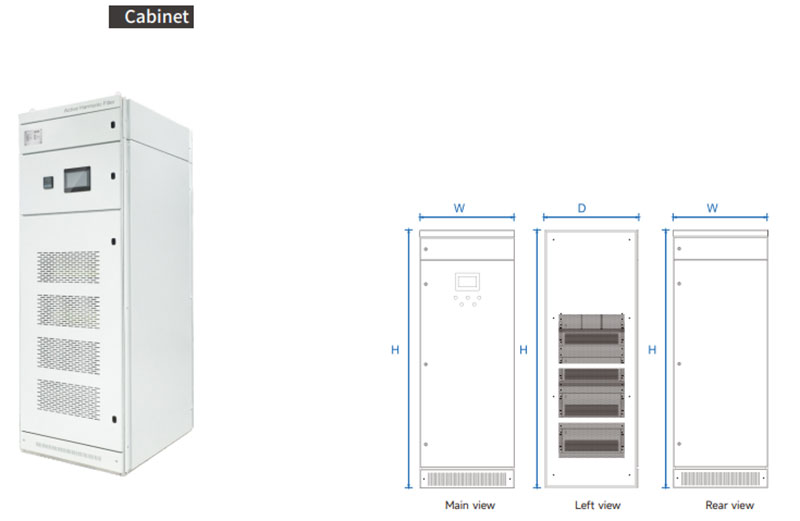

ڪابينا ڊيوائس ماڊل
ماڊل ٽيپ نمبر	معاوضي جي گنجائش (KVAR)	سسٽم وولٽيج (وي)	طول و عرض (ڊي * ڊبليو ايڇ)	کولنگ جو طريقو
Gy Asvg-0.4-200k / 4l-c	200	380 ± 20٪	800 * 1000 * 2200 ايم	جبري هوا کولنگ
GY ASVG-0.4-2-250k / 4l-c	250	380 ± 20٪	800 * 1000 * 2200 ايم
Gy Asvg-0.4-300k / 4l-c	300	380 ± 20٪	800 * 1000 * 2200 ايم
Gy ASVG-0.4-400K / 4L-C	400	380 ± 20٪	800 * 1000 * 2200 ايم
Gy ASVG-0.5-270K / 4l-c	270	500 ± 20٪	800 * 1000 * 2200 ايم
GY ASOG-0.69-360k / 4l-c	360	690 ± 20٪	800 * 1000 * 2200 ايم
